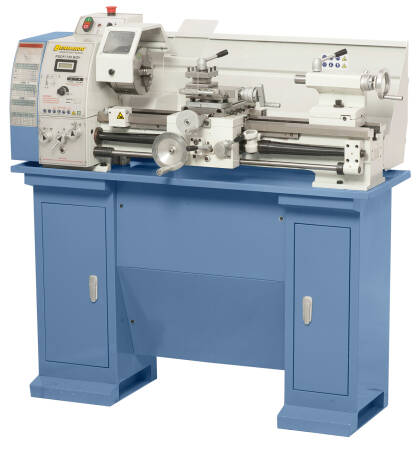

BERNARDO Leit- und Zugspindeldrehmaschine Profi 700 BQV

BERNARDO Leit- und Zugspindeldrehmaschine Profi 700 BQV

Artikelnummer: 03-1172
GTIN: 9009468001568
Kategorie: Drehbank

Hersteller:

3.148,99 €

inkl. 19% USt. , zzgl. (Spedition) | Versandgewicht: 245,00 kg

UVP: 3.684,00 €

(Sie sparen 14.52%, also 535,01 €)

Sofort verfügbar
Lieferzeit: 2 - 5 Werktage (DE - Ausland abweichend)

Stk

Experten Beratung
+49 7907 944 3400

Versand sicher
& schnell

+ 188.000
zufriedene Kunden

Die Vario-Drehmaschine Profi 700 BQV wird nach Werkzeugmachergenauigkeit gefertigt. Das Ablesen der elektronisch einstellbaren Drehzahl erfolgt komfortabel über eine Digitalanzeige am Getriebekopf. Die Besonderheit dieses Modells ist außerdem der große Längsvorschubbereich mit 14 frei wählbaren Vorschüben sowie der serienmäßige Planvorschub. Zur Reduzierung der Fertigungszeiten kann dieses Modell mit einer 2-Achs-Positionsanzeige geliefert werden.

Spitzenweite	700 mm
Spitzenhöhe	140 mm
Umlaufdurchmesser über Bett	280 mm
Spindelbohrung	38 mm
Aufnahme in der Spindelbohrung	MK 5
Drehzahlbereich, stufenlos	50 - 850 / 110 - 1800 U/min
Bereich Längsvorschübe	(14) 0,07 - 0,65 mm/U
Bereich Planvorschübe	(11) 0,03 - 0,12 mm/U
Metrische Gewinde	(18) 0,2 - 3,5 mm
Zollgewinde	(21) 8 - 56 Gg/1
Pinolenweg	85 mm
Pinolenaufnahme	MK 3
Motor-Abgabeleistung S₁ 100%	1,1 kW / 230 V
Motor-Aufnahmeleistung S₆ 40%	1,5 kW / 230 V
Maschinenabmessung (B x T x H)*	1380 x 640 x 500 mm
Gewicht ca.	235 kg

* ohne Untergestell

Serienmäßig mit elektronisch stufenloser Drehzahlregelung
Serienmäßig mit Zugspindel für den automatischen Längs- und Quervorschub
Thermoüberwachung inkl. Warnlampe schützt den Motor vor Überlastung
Hohe Rundlaufgenauigkeit der Spindelnase (= 0,009 mm) aufgrund Präzisionslager
Solides Maschinenbett mit induktiv gehärteter und geschliffener Bettführung
Durchzugsstarker Antriebsmotor, auch bei längerem Betrieb
Serienmäßig mit Leitspindel zum Gewindeschneiden
Reitstock kann zum Kegeldrehen verschoben werden
Bedienungsfreundliche Anordnung der Schaltelemente
Verschiebbarer Oberschlitten in x-Achsenrichtung
Führungen über Keilleisten spielfrei nachstellbar
Serienmäßig mit 38 mm Spindelbohrung

Lieferumfang:

3-Backenfutter DK11-160 mm
Futterflansch 160 mm
Feste Körnerspitzen
Wechselräder
Vierfachstahlhalter
Rutschkupplung
Mikrometerlängsanschlag
Planschlitten mit Obersupport
Digitale Drehzahlanzeige
Gewindeuhr
Futterschutz
Spänerückwand
Spindelabdeckung
Bedienwerkzeug
ohne Untergestell

Lieferbares Sonderzubehör:

Fräsaufsatz FA 25 (zur Selbstmontage) (Art.Nr.:03-1739)
Futterflansch 160 mm für Planscheibe K72 - 160 mm (Art.Nr.:03-1797)
Futterflansch 160 mm für Backenfutter DK 11 / DK 12 - 160 (Art.Nr.:03-1799)
Aufspannscheibe diam. 240 mm (Art.Nr.:03-1789)
Feststehende Lünette (Art.Nr.:03-1800)
Mitlaufende Lünette (Art.Nr.:03-1805)
Bernardo Standard-4-Backenfutter DK12, DIN 6350, DK12-160, Gussausführung (Art.Nr.:21-0803)
Weiche Monoblockbacken DSJ-DK12-160 (Art.Nr.:21-0866)
Weiche Monoblockbacken DSJ-DK11-160 (Art.Nr.:21-0853)
Bernardo - Planscheibe K72 nach DIN 6350 K72 - 160 (Art.Nr.:21-5003)
Mitlaufende Körnerspitze PC - MK 3 (Art.Nr.:22-1002)
Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 3 (Art.Nr.:22-1041)
Mitlaufender Zentrierkegel MK 3 / 100 mm (Art.Nr.:22-1055)
Revolverkopf MK 2 mit 3 Stationen, inkl. Einsätze (Art.Nr.:22-1068)
Revolverkopf MK 2 mit 4 Stationen, inkl. Einsätze (Art.Nr.:22-1069)
Reduzierhülse MK 3 / 2 (Art.Nr.:24-1022)
Revolverkopf MK 3 mit 6 Stationen (Art.Nr.:22-1071)
Einsätze für Revolverkopf MK 3 (Art.Nr.:22-1076)
Spannzangenset ER 25, 1 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
Spannzangenfutter ER 25 (Art.Nr.:22-1080)
Schnellwechselstahlhalterset System Multifix Größe A, inkl. 4 gerader Einsätze (Art.nr.:23-1000)
Werksmontage Schnellwechselhalter ** (Art.Nr.:23-1092)
Schnellwechselstahlhalterset Modell Bernardo Gr. 20, inkl. 4 Einsätze (Art.Nr.:23-1056B)
Wechselhalter mit geradem Einsatz für Größe 20 (Art.Nr.:23-1059B)
Wechselhalter mit Prismeneinsatz für Größe 20 (Art.Nr.:23-1062B)
Abstechhalter für Größe 20 (Art.Nr.:23-1065B)
Bohrfutterdorn mit Mitnehmerlappen MK 3 - B 16 (Art.Nr.:24-1005)
Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
HSS-Drehmeisselsatz, 12 mm, 8-tlg. (Art.Nr.:44-1025)
Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 4-tlg., inkl. Bohrstange (Art.Nr.:44-2031)
Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2052)
Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 9-tlg., Satz C (Art.Nr.:44-3084)
Uni-Kühlmitteleinrichtung 10 Liter - 230 V (Selbstmontage) (Art.Nr.:51-1003)
Universal-Kühlmittelkonzentrat RK 12, im 5 l Kanister (Art.Nr.:54-1206)
Untergestell D6 (Art.Nr.:56-1061)
Untergestell Deluxe (Art.Nr.:56-1062)

Versandgewicht:	245,00 kg
