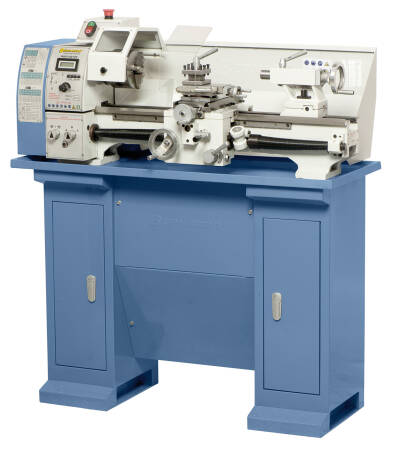

Die Drehmaschine Profi 550 Top ist unser neues Modell, das serienmäßig mit einem hochwertigen Delta-Frequenzumrichter ausgestattet ist. Wesentliche Vorteile, die sich daraus ergeben, sind das hohe Drehmoment im unteren Drehzahlbereich und die annähernd konstante Drehzahl unter Last.
|
Spitzenweite
|
550 mm
|
|
Spitzenhöhe
|
125 mm
|
|
Umlaufdurchmesser über Bett
|
250 mm
|
|
Bettbreite
|
135 mm
|
|
Spindelbohrung
|
26 mm
|
|
Aufnahme in der Spindelbohrung
|
MK 4
|
|
Drehzahlbereich, stufenlos
|
70 - 380 / 380 -2000 U/min
|
|
Bereich Längsvorschübe
|
(6) 0,06 - 0,32 mm/U
|
|
Bereich Planvorschübe
|
(4) 0,03 - 0,075 mm/U
|
|
Metrische Gewinde
|
(18) 0,2 - 3,5 mm
|
|
Zollgewinde
|
(21) 8 - 56 Gg/1
|
|
Pinolenweg
|
70 mm
|
|
Pinolenaufnahme
|
MK 2
|
|
Motor-Abgabeleistung S1 100%
|
0,75 kW / 230 V
|
|
Motor-Aufnahmeleistung S6 40%
|
1,0 kW / 230 V
|
|
Maschinenabmessung (B x T x H)*
|
1210 x 610 x 450 mm
|
|
Gewicht ca.
|
137 kg
|
* ohne Untergestell
- Drehstrommotor mit Frequenzumrichter für höhere Leistungsausbeute und hohes Drehmoment
- Serienmäßig mit stufenloser Drehzahlregelung, die eingestellte Drehzahl wird über eine Digitalanzeige abgelesen
- Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
- Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen
- Prismenbett mit großer Auflagefläche, induktiv gehärtet und geschliffen
- Präzise Spindellagerung mit zwei nachstellbaren Präzisionskegelrollenlagern
- Hohe Rundlaufgenauigkeit der Spindelnase - besser als 0,009 mm
- Reitstockpinole und Handrad mit einstellbarer Skalierung (0,02 mm)
Lieferumfang:
- Feste Körnerspitzen
- 3-Backenfutter DK11-125 mm
- Futterflansch 125 mm
- Wechselräder
- Vierfachstahlhalter
- Planschlitten mit Obersupport
- Frequenzumrichter
- Digitale Drehzahlanzeige
- Gewindeuhr
- Futterschutz
- Spänerückwand
- Leitspindelabdeckung
- Bedienwerkzeug
- ohne Untergestell
Lieferbares Sonderzubehör:
- Fräsaufsatz FA 16 (zur Selbstmontage) (Art.Nr.:03-1738)
- Flansch 125 mm (Art.Nr.:03-1750)
- Aufspannscheibe diam. 240 mm (Art.Nr.:03-1755)
- Feststehende Lünette (Art.Nr.:03-1760)
- Mitlaufende Lünette (Art.Nr.:03-1765)
- Bernardo Standard-4-Backenfutter DK12, DIN 6350, DK12-125, Gussausführung (Art.Nr.:21-0802)
- Weiche Monoblockbacken DSJ-DK12-125 (Art.Nr.:21-0865)
- Weiche Monoblockbacken DSJ-DK11-125 (Art.Nr.:21-0852)
- Bernardo - Planscheibe K72 nach DIN 6350 K72 - 125 (Art.Nr.:21-5002)
- Mitlaufende Körnerspitze PC - MK 2 (Art.Nr.:22-1001)
- Mitl. Körnersp. mit 7 auswechselb. Einsätzen SMA - MK 2 (Art.Nr.:22-1040)
- Mitlaufender Zentrierkegel MK 2 / 60 mm (Art.Nr.:22-1050)
- Revolverkopf MK 2 mit 3 Stationen, inkl. Einsätze (Art.Nr.:22-1068)
- Revolverkopf MK 2 mit 4 Stationen, inkl. Einsätze (Art.Nr.:22-1069)
- Spannzangenset ER 25, 1 - 16 mm, 15-tlg. (Art.Nr.:26-1022)
- Spannzangenfutter 5C (Art.Nr.:22-1091)
- Schnellwechselstahlhalterset System Multifix Größe A, inkl. 4 gerader Einsätze (Art.nr.:23-1000)
- Werksmontage Schnellwechselhalter ** (Art.Nr.:23-1092)
- Schnellwechselstahlhalterset Modell Bernardo Gr. 20 (Art.Nr.:23-1056B)
- Wechselhalter mit geradem Einsatz für Größe 20 (Art.Nr.:23-1059B)
- Wechselhalter mit Prismeneinsatz für Größe 20 (Art.Nr.:23-1062B)
- Abstechhalter für Größe 20 (Art.Nr.:23-1065B)
- Schnellspannbohrfutter 1 - 16 mm / B 16 (Art.Nr.:24-1082)
- Drehmeisselsatz 12 mm, 38-tlg. (Art.Nr.:44-1016)
- HSS-Drehmeisselsatz, 12 mm, 8-tlg. (Art.Nr.:44-1025)
- Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 5-tlg. (Art.Nr.:44-2021)
- Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 4-tlg., inkl. Bohrstange (Art.Nr.:44-2031)
- Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 6-tlg. inkl. Bohrstange (Art.Nr.:44-2052)
- Drehmeisselsatz mit HM-Wendeschneidplatten 12 mm, 9-tlg., Satz C (Art.Nr.:44-3084)
- Universal-Kühlmitteleinrichtung mit Plastikbehälter 10 Liter - 230 V (Art.Nr.:51-1003)
- Untergestell D3 (Art.Nr.:56-1055)
| Versandgewicht: |
147,00 kg
|
